PRIMOS compact






   1. 소개








Optical 3D in vivo Skin Measuring Device

 피부표면의 초고속/ 비접촉식 3차원 측정
 피부표면의 기하학적 형태, 미세구조, 거칠기 측정
 Treatment 전후의 피부표면 고정밀 비교
 데이터base 기능성
 간편한 조작


















 2.PRIMOS compact – Description








피부표면의 미세 구조를 컬러로
coding한 height picture



백만분의 1초만에 3차원 광학 생체 피부측정이 가능하다.

   고정밀 측정 데이터 신속한 획득을 위하여 micro mirror를
   이용한 디지털 stripe 투사를 응용하여 본 PRIMOS
   COMPACT는 비접촉 3차원 광학측정 기법을 채택하였다.

   정밀 recording optic에 의하여 mm단위부터 마이크로미터
   범위의 광범위한 측정 가능성을 가능하게 한다.
   정확성과 정밀성을 유지하기 위하여 채택된 closed
   calibration 개념
















3.응용범위

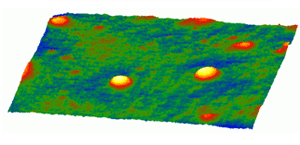

피부상의 neurofibroma- 3차원으로 표현



다음과 같이 실험실, 병원등 다양한 측정작업에
   활용될 수 있다


 화장품 산업
 피부과학
 알러지 연구학
 의학
 생물학 등


























4.응용사례

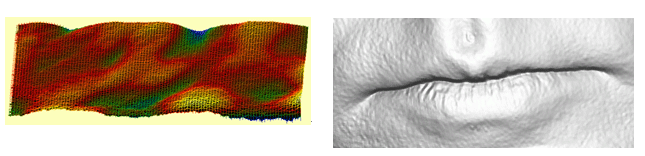

cellulite 구조의 3차원 표현

입술 측정시 실사 표현





















5.PRIMOS COMPACT- 응용사례






피부의 3차원 매칭- 치료 전후의 눈가주름

Profile 단면을 이용한 주름의 깊이 측정





   측정데이터의 완벽한 획득과 평가는 2차원, 3차원 표시등 모든 필수적 기능을 갖춘 PRIMOS 소프트웨어 패키
   지에 의해 진행된다. 측정된 micro profile에 근거하여 피부 표면은 선, 영역, 성형 등의 거칠기 parameter로 측
   정된다. 다수 수의 sample을 처리하는 경우를 위하여 본 소프트웨어는 macro 기능은 물론 데이터base 기능을
   갖추고 있다. 또한, 고정밀 3차원 매칭기능은 micrometer 이하의 고정밀도로 피부의 복구를 비교할 수 있다. 즉,
   동일부위의 치료 전후 데이터를 비교 평가하여 화장품이나 의약품의 효과를 관찰할 수 있다.

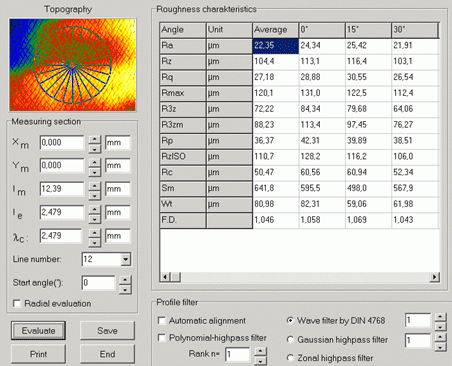

Star roughness parameters를 이용한 피부의 거칠기 측정 결과
















6.PRIMOS compact - Technical data







Description

Measure











Hardware













Measuring fields (AOI)*

mm²

   18 x 13

40 x 30

90 x 70

160 x 120



Measuring points (depend on camera)

-

   640 x 480







Profile height resolution

µm

   > 1/ 10000 * measuring length in x-direction

Lateral resolution

µm

28

63

140

250



Measurement accuracy

µm

> 3

> 6

> 14

> 25



Time for data acquisition

msec

   < 70









Time for 3D profile calculation

sec

   < 1









Sensor dimensions (W x H x D)

cm³

25 x 23 x 21

28 x 26 x 21







Weight

kg

   4









Power supply

V AC

   230 or 115

Operation temperature

°C

   + 5 ... 35

Relative humidity

%

   30 .. 80

Adjusting piece, x-y-axis

-

   Heidenhain grid

Adjusting piece, z-axis

-

   Step adjusting piece

Adjusting piece, reference/ zero level



   Plane plate

Light source

-

   Schott cold light source 150 W

CCD camera

-

   STC-1100B (640 x 480 pixels)

Micro mirror projector

-

   800 x 600 micro mirrors (Texas Instruments)















Software













Operating system



   Windows 2000, German or English

Measuring and evaluation software



   PRIMOS body, German or English

Documentation Windows 2000













Manual / operating instructions
