PRIMOS body







  1. 소개









Optical 3D Measuring Device with Colour Option

 수 초 만에 3차원 광학 형태측정 및 컬러 texture 획득
 기하학적 사이즈, 형태, 위치특성 결정
 측정된 3차원 포인트의 도형화
 Closed calibration 개념
 간편한 조작


























2. PRIMOS body – Description









Fast  컬러 texture 획득에 의한 신속한 3차원 측정

   고정밀 측정 데이터 신속한 획득을 위하여 micro mirror를 이용한
   디지털 stripe 투사를 응용하여 본 PRIMOS BODY는 비접촉 3차원
   광학측정 기법을 채택하였다.
   표면 profile의 3차원 측정은 측정된 표면을 컬러 texture로 변환하여
   측정한다.

   정확성과 정밀성을 유지하기 위하여 채택된 closed calibration
   개념

















 3. 응용범위








다음과 같이 다양한 측정 범위의 산업 및 연구분야에서
   활용될 수 있다

 공구제작 및 기술연구
 자동차산업 및 관련산업
 포장산업
 의학 및 생물학분야
 화장품 산업

















4. 응용사례

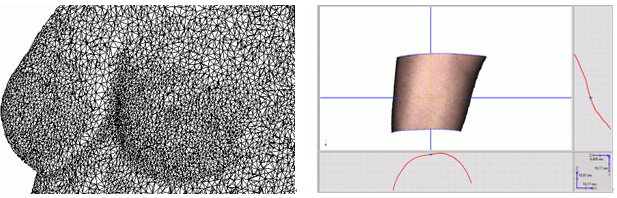

가슴부위에 대한 polygon 모델

허벅지 부위의 피부를 컬러 texture로 3차원 측정하여 profile x-y축상의 2차원으로 표시











5.PRIMOS body - Application examples

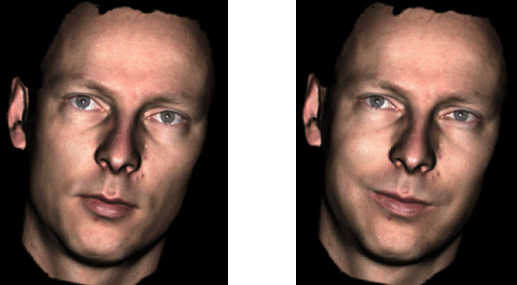

인간 안면을 컬러 texture로 표현한
3차원 profile- 최초

인간 안면을 컬러 texture로 표현한
3차원 profile- 입술과 뺨의 변화


     측정데이터의 완벽한 획득과 평가는 3차원 point cloud의 도형화를 포함한 2차원, 3차원 표시등 모든 필수적
     기능을 갖춘 PRIMOS BODY 소프트웨어 패키지에 의해 진행된다.

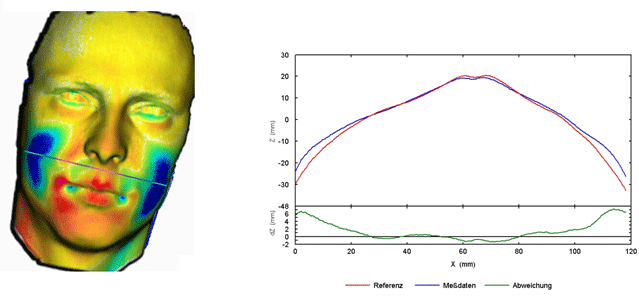

컬러로 coding된 그림- 매칭기능을 통한 검증

Profile 단면에 의한 인간 안면중 입술과 뺨의
기하학적 변화 측정











6.PRIMOS body - Technical data







Description

Measure











Hardware













Measuring fields (AOI)*

mm²

   300 x 200









Measuring points (depend on camera)

-

   1200 x 1000







Profile height resolution

µm

   > 1/ 10000 * measuring length in x-direction

Lateral resolution

µm

   500









Measurement accuracy

µm

   > 30









Time for data acquisition

ms

   > 140









Time for 3D profile calculation

s

   < 20









Dimensions (W x H x D)

mm³

   1000 x 1500 x 500

Weight

kg

   104









Power supply

V AC

   230 or 115

Operation temperature

°C

   + 5 ... 35

Relative humidity

%

   30 .. 80

Adjusting piece, x-y-z-axis, reference level

-

   Grid

Adjusting piece, colour

-

   Grey coloured reference plate

Light source

-

   Metal steam halogen lamp

CCD camera

-

   STC-1100B (640 x 480 pixels)

Micro mirror projector

-

   1024 x 768 micro mirrors (Texas Instruments)















Software













Operating system



   Windows 2000, German or English

Measuring and evaluation software



   PRIMOS body, German or English

Documentation Windows 2000













Manual / operating instructions
