1. Multi-Detector 측정 지원



     Clarity는 동시에 최대 4대의 크로마토그라피로부터 생성된 데이터의 획득과 처리를 위해 개발된 진일보한
     크로마토그라피용 데이터 분석장치입니다. Clarity는 동급 최고의 실험실 용 솔루션입니다. 사용자는 현재
     사용중인 모든 크로마토그라피의 표준 아날로그 출력으로부터 데이터를 얻을 수 있습니다.

     대당 최대 4대의 검출기와 연결될 수 있으며, 최대 4대의 크로마토그라피와 연결이 가능합니다.
     본 크로마토그라피 스테이션 팩키지는 A/D 컨버터(내장형 PCI card 또는 외장형 USB box)와 그에 따른 Cla
     rity software를 포함하고 있습니다.

     운영체계
       Clarity는 32비트 운영체계인 Microsoft Windows 98, ME, NT, 2000, XP 환경에서 사용되도록 개발, 시험되었
       습니다.


     Multitasking
       데이터 획득중에도 이미 진행중인 분석 또는 준비작업에 대한 평가와 진행을 아무런 문제없이 수행할 수
       있습니다.

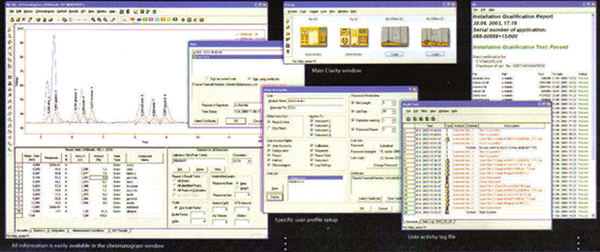

     GLP/ 21CFR PART 11 지원
       최근에 크로마토그라피 실험은 실험실에서의 효율성뿐만 아니라, 데이터 관리 분야의 경우, 모니터링과
       보안 메커니즘과 관련된 새로운 요구를 수용해야합니다. Clarity의 지원도구(supporting tools)는 GLP(Good
       Laboratory Practice)와 FDA-21 CFR Part 11의 요구사항을 충족하도록 도와줍니다.

     데이터 보안
       접근권한과 패스워드기능이 스테이션에 설정되어 있습니다. 이는 각각의 사용자들에게 고유의 패스워드
       를 사용하도록 하여 보안기능을 강화하였습니다. 이로써 스테이션 사용자의 접근권한을 정의하고(예를
       들어 측정 기법에 대한 조건에 대한 변경권한) 연결된 특정 장비에 대한 접근도 제한할 수 있습니다.
       사용자가 데이터에 서명을 할 수 있도록 전자서명기능 또한 본 시스템에 부가되어 있습니다. 이 전자서명
       기능은 이름과 일자에 저장되며 설정기능(예를 들어 측정자, 승인자 등)에 부가되어 있습니다.

     모니터링 기능
       상세 로그인 정보와 변경 기록은 모니터링 기능을 가능하게 합니다. Clarity는 사용자에게 데이터 처리의
       조건과 조건등을 기술하는 모든 파라미터들을 보여줍니다. 이 기능으로 모든 선행된 변경 작업에 대한
       완전한 정보를 쉽게 접근할 수 있습니다.

     Qualification 도구
       Test IQ(Installation Qualification)는 본 스테이션의 필수적인 요소입니다. 이 기능은 software가 적절하게
       설치되었는지를 모니터 합니다.
       Clarity Validator for OQ(Operational Qualification)는 옵션 패키지로서 Clarity 크로마토그라피 스테이션을
       테스트하고 검증하는 기능을 가집니다. 우리의 크로마토그램 생성기와 소프트웨어 유틸리티를 사용함으
       로써 간편하게 실행됩니다.

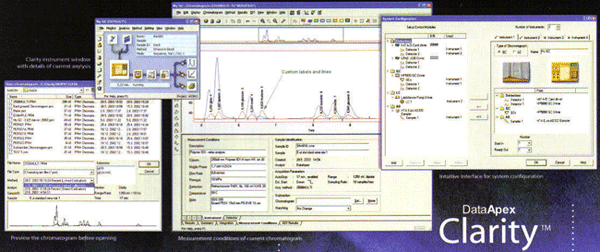

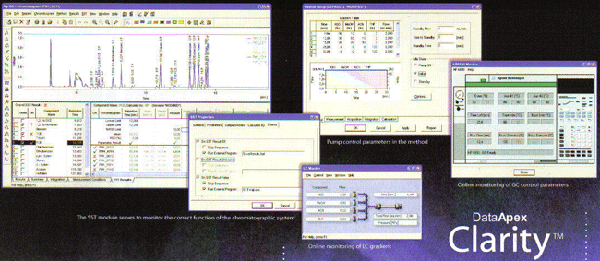

    2. Clarity 스테이션- 단순성과 효율성



      Clarity는 단순성과 향상된 효율성을 특별히 강조하여 개발되었습니다. 자주 사용되는 여러 가지 기능들은
      명확한 메뉴 구성과 사용자 친화적인 인터페이스를 통하여 간편하게 접근할 수 있습니다. 사용자는 특별한
      교육 훈련 없이도 즉시 작업 수행이 가능합니다.


     Working with files
       Open 크로마토그램 window상의 Quick view(바로보기) 기능은 커브와 크로마토그램의 머리글을 보여줍
       니다. 저장된 크로마토그램을 통해 간편하게 살펴볼 수 있습니다.
       최근에 작업한 크로마토그램 또한 리스트에서 쉽게 찾아볼 수 있습니다.
       데이터를 체계화하고 다른 장비간 공유를 위하여 프로젝트 기능을 이용할 수 있습니다. Clarity 스테이션은
       네트웍을 통해서 데이터를 공유할 수도 있습니다.


     Layout
       본 스테이션은 모든 정보가 편리하게 표시되고 이용될 수 있도록 splitter(한개의 window안에서 내용을 분
       할하는 것)와 tab을 채택하였습니다.


     Configuration
       각각의 개별 장비들은 Clarity 스테이션에서 간편하게 그래픽으로 조합됩니다. 사용자는 데스크탑 설정을
       개별화 할 수 있습니다(컬러, 폰트, 그래프 라인, 크기, window의 위치 등).


     Table
       전 스테이션을 통하여 모든 표들은 동일한 기본 형태를 갖지만 사용자가 목적에 따라 조절할 수 있고(폭,
       외형, 컬럼의 순서, 정렬등). combo box에서 개별 파라미터에 대한 수치를 간편하게 선택할 수 있습니다.
       테이블 복사와 같이 자주 쓰이는 기능들은 local menu에서 즉시 사용이 가능합니다. 스테이션 내의 테이
       블상의 데이터는 물론 다른 프로그램상의 데이터도 복사할 수 있습니다.


     자동 UPDATE
       스테이션상의 여러 부분에 대부분의 파일과 결과를 동시에 디스플레이 할 수 있습니다. 변경이 발생한 경
       우에도 모든 정보는 자동으로 업데이트됩니다. 본 메커니즘은 최상의 일관성을 유지하여 현재의 데이터를
       재차 확인해야하는 수고를 덜어줍니다.


     사용자 지원
       각 window마다 상세한 도움말이 지원됩니다. 온라인 지원과 지식기반이 무상으로 지원됩니다.

    3. 데이터 획득과  평가



       method와 calibration 파일은 크로마토그라피 데이터의 획득과 평가를 수행하는데에는 기본입니다.
       Clarity는  일반적인 모든 non-calibrated result와 calibrated result의 연산을 수행합니다.
       integration 파라미터에 대한 즉각적인 반응이나 결과 값의 계산 변화는 분명 커다란 이점일 것입니다.

     Peak 검출 알고리즘
       반응에 대단히 민감한 알고리즘으로 각 크로마토그램에서 수백 개의 peak를 검출합니다.
       분석시 데이터는 재분석의 필요도 없이 자연히 재처리될 수 있습니다.


     Integration
       모든 integration 파라미터는 integration table에 저장됩니다. peak의 폭과 threshold와 같은 파라미터는 시간
       프로그램이 가능합니다. 최적의 peak integration을 위하여 총 27개의 integration 파라미터가 통합되어있습
       니다. 이들 파라미터의 대부분은 마우스나 툴바의 아이콘으로 적용됩니다.
       크로마토그램 window상의 기본 integration 파라미터의 모든 변경은 즉각 reintegration으로 연결됩니다.


     Method
       baseline 작동과 calibration 파일과의 연결을 포함하여, 모든 데이터 획득과 peak integration에 대한 파라
       미터는 template method로 저장됩니다. 크로마토그램 생성후, template method 사본이 크로마토그램 파일의
       일부분으로 포함됩니다.

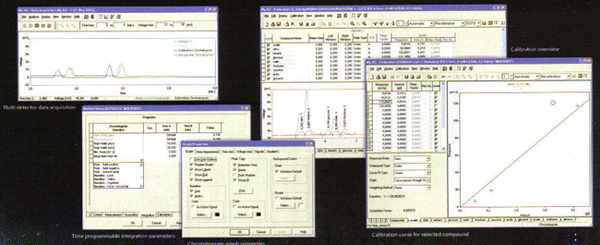

     다중 검출기 측정
       한 장비나 하나 이상의 검출기(최대 4대)로 측정이 일단 완료되면, 각 signal과 검출기를 표시하여 디스플
       레이 됩니다. 취향에 따라 표시될 signal의 수를 선택할 수 있습니다.


     Calibration
       Clarity는 linked calibration을 채택하였습니다. calibration 곡선은 template와 크로마토그램 method가 참조
       하는 개별 파일에 저장됩니다. 이 calibration 파일을 update하거나 변경한 후, 이 파일과 연결된 크로마토
       그램상의 결과는 자동으로 재calculation됩니다. calibration이 link되어 있으나, calibration 파일의 현재
       상태와 method는 매 저장시마다(저장, 프린트, 또는 보내기 명령에 의해) 크로마토그램에 저장됩니다.
       기존의 method 설정과 calibration 곡선으로 인한 크로마토그램은 따라서 이미 저장된 상태에서 열 수 있
       습니다.


     Calibration calculation
       Clarity는 외부 또는 내부 표준 method를 이용하여 계산하는 능력을 갖추었습니다. 영점을 포함하기 위한
       옵션과 함께 calibration 포인트를 맞추기 위한 여섯 개의 곡선이 있습니다. 또한, calibration standard에서
       calibration 파일로 데이터를 전송하는 자동, 또는 수동 method를 선택할 수 있습니다.
       peak group도 calibration됩니다.


     Reference peak method
       compound 확인의 정확성을 제고하기 위하여 개별 peak의 reference peak와 개별화된 identification window
       를 사용하십시오.


     편집과 Recalibration
       calibration 데이터의 조절과 검색은 세계 calibration table상의 모든 compound를 통합함으로써 간편화 되
       었습니다. 모든 물질의 calibration table과 곡선은 main calibration window에서 tab으로 분리되어 위치하고
       있습니다.

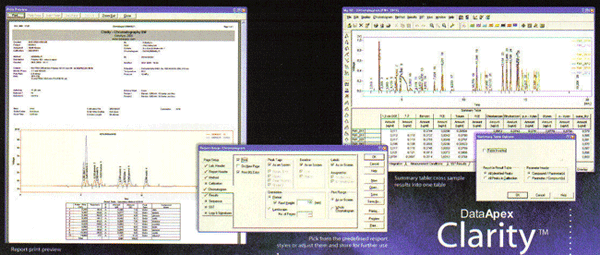

    4. 결과



       Clarity 크로마토그라피 스테이션은 측정 결과치를 명확하게 표시해줍니다. 모든 인쇄물과 크로마토그램
       display, result table은 사용자에 의해 조정될 수 있습니다.


     크로마토그램 디스플레이
       크로마토그램의 모든 부분을 확대할 수 있습니다. 확대된 영역은 또한 확장, 감소, 또는 미리보기 창으로의
       이동이 가능합니다. 그래프의 외형은 숫자로서 선택하여 조절이 가능합니다.


     주문자 라벨
        text label과 line이 크로마토그램에 첨부될 수 있고  크로마토그램의 모든 이동과 함께 자동으로 위치를
        이동합니다. 디스플레이된 크로마토그램은 항상 그래프의 우측 상단에 파일명과 검출기명을 나타냅니다.


     복수 크로마토그램 디스플레이
       여러 크로마토그램으로 작업시(overlay mode) 이동, scale 변경, 합계 오차계산을 포함한 기본적 수학 연산
       수행이 가능합니다. 복수 크로마토그램의 3차원 보기기능이 옵션으로 제공됩니다.


     분석결과
       calibrated 분석과 non-calibrated 분석의 결과가 통상적인 형태로 표시됩니다(peak 높이와 area, 혼합물의
       량 등). 또한, 연산의 세가지 다른 기법에 근거하여 크로마토그라피 system의 품질(비대칭성, 효율성등)을
       설명하는 파라미터 계산을 제공합니다. 이러한 계산기능이 옵션인 Clarity SST 모듈에서 확장되었습니다.


     특별계산
       사용자만의 컬럼과 계산식을 창의하고 혼합하는 강력한 tool을 갖추었습니다. 사용자가 원하는 계산을 제
       공하지 않는 경우 간편하게 조합할 수 있습니다. 주어진 table내의 모든 컬럼의 수치는 12개의 미리 정의된
       수학적 연산자와, 15개의 기본기능, 4개의 요약기능과 여러 국제적 변수를 활용하여 조합될 수 있습니다.


     요약 table
       사용자가 편집 가능한 요약표는 cross-sample 데이터를 디스플레이하고, 결과치를 명확하게 표시합니다.
       개별 파라미터, line의 orientation, 그리고 column의 편집이 가능합니다.


     Print 프로토콜
       사용자가 정의하는 프로토콜 인쇄를 지원합니다. 인쇄물의 내용과 형식을 정의한 report style로 configurat
       ion이 저장됩니다. 미리 정의된 report style에서 선택하거나 조정하고 저장할 수 있습니다. 다중 분석 프로
       토콜 인쇄의 경우 데이터의 batch 처리를 사용하거나 요약table을 출력할 수 있습니다.


     보내기와 받기
       Clarity 스테이션은 기존 CSW17과 CSW32의 데이터와 호환됩니다. ASCII text와 AIA 데이터를 서로 주고받
       을 수 있습니다. 또한 결과치는 데이터base 형식으로 보낼 수 있습니다.

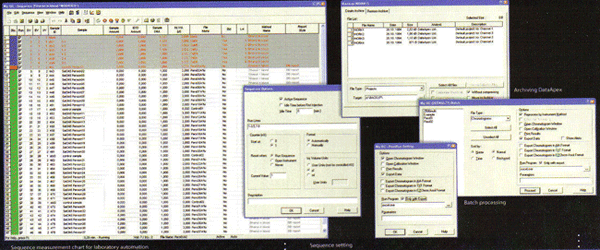

    5. 자동화, 연속기능



      Clarity 스테이션을 autosampler와 연결된 크로마토그라피에 연결하면 처리가 신속하고 효과적으로 이루어
      집니다. 결과치는 자동으로 출력되며 cross-sample은 요약표상에 명확하게 나타납니다. 자동화된 연속기
      능이 귀하의 시간을 절약해줍니다.


     Sequence- autosampler와 동시화
       제어 모듈의 설치 없이도 모든 타입의 autosampler와의 호완성을 지원합니다. 작업은 능동(Clarity staton에
       의해 제어)과 수동(autosampler에 의해 제어) sequence 모두 가능합니다. 각 method에 따라서 sample이
       처리됩니다.
       자동으로 calibration이나 recalibration에 사용하기 위하여 특정 sample은 calibration standard라고 표시됩
       니다. 이는 특히 대규모의 측정시 정확도를 유지하는데 도움을 줍니다.


     크로마토그라피 데이터의 batch 처리
       동일한 처리를 분석시 자주 반복해야하거나 동시에 여러 분석의 결과치를 출력해야 하는 경우 데이터의
       batch reprocessing이 가능합니다.


     Postrun 기능
       분석에서 생성된 데이터 처리 이후 일상적인 작동을 자동으로 실행합니다. 처리된 크로마토그램은 evaluat
       ion window나 calibration window에 자동으로 디스플레이되며 출력되고 또한 보내어질 수 있습니다. 획득된
       데이터를 추가적으로 처리할 경우 다른 program의 활성화를 정의할 수도 있습니다. Postrun 기능은 데이
       터의 batch 처리, 연속 또는 단일 분석 이후에 적용될 수 있습니다.


     데이터 획득
       크로마토그라피 데이터의 backup과 복구를 위한 간편한 도구가 포함되어 있습니다. 대규모의 분석시 전체
       프로젝트의 수준에서 backup 기능이 정의될 수 있습니다.



     6. 모듈에 대한 추가기능과 확장



       Clarity 스테이션 기본형은 software 모듈의 추가로 확장됩니다: 시스템 적합성 테스트-SST와 autosampler
     , Gas Chromatography, 또는 HPLC pump에 대한 제어 모듈. 사용자의 요구에 따라 지속적으로 확장되는 제
       작사 리스트에서 사용자는 장비의 driver를 선택할 수 있습니다.


      SST(System Suitability Test)-시스템 적합성 test
        SST 모듈은 크로마토그라피 시스템의 정확한 기능을 모니터합니다.
        세 개의 선택된 method(USP, EP, JP)중 한 개의 method에 따라 계산된 최대 12개의 선택된 파라미터(예를
        들어 retention time, 효율성, peak의 비대칭성 등)를 비교합니다.
        이들 계산된 값들은 각 크로마토그램에 개별적으로 또는 연속적으로 함께 사용자가 지정한 한계치와 비
        교됩니다. 한계허용오차를 벗어난 파라미터의 편차는 즉각 보고되며 진행중인 연산의 종료로 이어집니다.
        SST 모듈은 개별 물질의 파라미터를 모니터할 수 있으며 전체 크로마토그라피 시스템의 재현성을 평가할
        수 있습니다.


      Clarity Evaluation 스테이션
        측정이 실시되고 있는 컴퓨터가 아닌 다른 computer에서 측정에 대한 데이터 평가 또는 method등을 준비
        할 때 사용됩니다. 데이터 획득을 제외한 모든 Clarity 스테이션의 기능을 사용할 수 있으며 동일한 출력을
        갖습니다.
        이 프로그램은 프린터나 USB port에 위치한 잠금키를 사용합니다.


      GC chromato그래프 직접 제어
        선택된 type의 Gas 크로마토그라피를 제어 합니다. 사용자의 컴퓨터에서 크로마토그라피의  파라미터(
        예를 들어, 오븐이나 inlet의 온도 프로그램, 압력 program 등)를 간편하게 설정할 수 있습니다. GC method
        의 전체 설명은 분석 데이터와 함께 저장되며, 언제든지 디스플레이 되거나 출력됩니다.
        선택된 type의 Gas 크로마토그라피에 대한 GC 모니터링 window는 개별 파라미터의 요구값과 현재값을
        디스플레이합니다.


      LC pump 직접제어
        LC pump에 대한 제어 기능을 제공합니다. 최대 네 개의 독립적인 pump에서부터 각 장비에 대한 LC gradi
        ent를 동시에 생성할 수 있습니다. 생성된 제어 method는 크로마토그램 파일에 저장됩니다.
        고성능의 pump는 RS-232 interface를 통하여 제어되며, 전압이나 주파수에 의해 운용되는 보다 단순한 형
        태의 pump는 PCI computer CB20 card를 이용하여 제어됩니다.


      Autosampler 직접제어
        autosampler의 제어는 귀하의 실험실 자동화를 구현합니다. 컴퓨터로부터 직접 injection method의 모든
        파라미터에 대한 직접 접근성을 확보하였고 개별 vial의 순서를 결정할 수 있습니다.

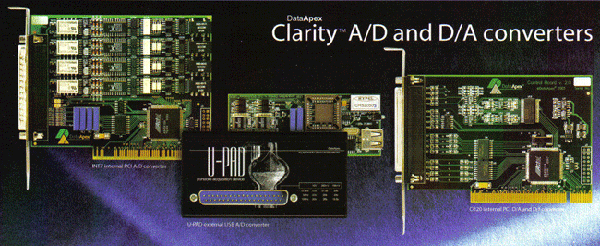

      7. 하드웨어 요약



        Clarity 스테이션과 함께 제공되는 하드웨어는 DataApex사에 의해 개발되었습니다. 사용자의 선택에 따라
        내장형 PCI 또는 외장형 USB A/D converter를 선택할 수 있습니다. Clarity 스테이션은 DataApex사의 con
        verter를 이용한 어떠한 조합도 사용 가능합니다.
        각 하드웨어에 대하여 3년의 보증기간을 제공합니다.


      INT7 내장형 PCI A/D Converter
        내장형 PCI 24-bit A/D Converter이며 표준 아날로그 출력 검출기에서 데이터 획득을 위한 장치입니다.
        PCI slot에 맞게 제작되었으며, 현재의 운연체제하에서 간편한 설치를 위하여 'Plug and Play' 시스템을
        갖추었습니다. 하나의 기본 card에 1-4개의 채널을 가집니다. 채널은 symmetrical input으로 서로 절연되어
        있습니다. 온도 안정성이 또한 큰 장점입니다.


      U-PAD 외장형 USB A/D Converter
        표준 아날로그 출력 검출기에서 데이터 획득을 위한 외부 측정 unit입니다. U-PAD는 PC에서 직접 연결이
        가능한 USB 통신 채널을 사용합니다. U-PAD는 또한 chromato그래프와 노트북 컴퓨터와의 연결에 가장
        이상적인 solution입니다. 높은 integration 주파수에서, 그리고 저전압 범위에서 고효율의 resolution을 갖는
        최신 24-bit A/D Converter를 내장한 두 개의 채널을 갖고 있습니다. 채널은 symmetrical input으로 서로 절
        연되어 있습니다. input connector는 내장형 INT card와 호환이 가능합니다.


      CB20 내장형 PCI D/A and D/F Converter
        네 개의 16-bit A/D converter와 네 개의 28-bit 주파수 converter를 가지며 아날로그 주파소로 제어되는 펌프
        (예를 들어 Waters사의 펌프)를 제어하기 위하여 제작되었습니다. 이 제어 card는 setting jumper를 포함
        하지 않습니다. 적절한 driver만 설치하면 되며, card의 ‘Plug and Play’ 기능으로 pump에 적합한 설정만
        간편하게 요구됩니다.

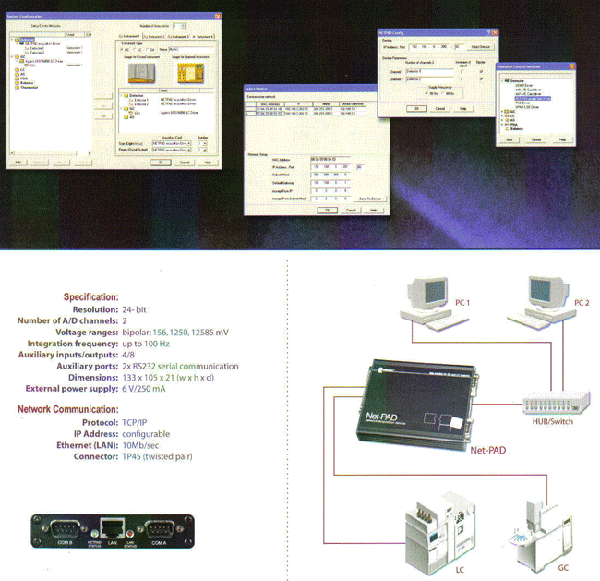

      8. DataApex Clarity Net-PAD

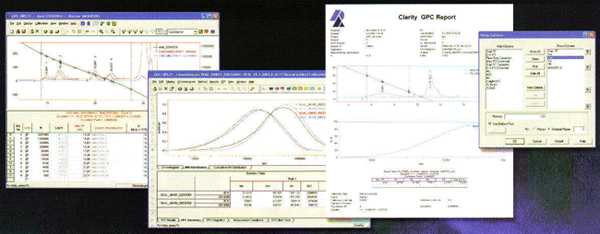

      9. DataApex GPC 모듈

      제원
      데이터 획득
        최대 네 개의 크로마토그래프에 연결된 최대 네 대의 검출기(4 x 4 configuration)에서 생성된 데이터의
        동시획득이 가능하며 다중검출기 측정에 대한 검출기 delay 수정기능.

      데이터 처리
        동일한 크로마토그램은 standard mode와 GPC mode에서 평가될 수 있습니다. Multiple peak과 multiple
        signal은 하나의 크로마토그래프에서 처리됩니다.

      GPC Integration
        GPC와 standard에 대하여 개별 integration table이 사용됩니다. 얼마든지 용도에 따라 크로마토그램을
        변경할 수 있습니다. 크로마토그램 integration은 baseline을 직접 그래픽 변경하여 global 파라미터를 입
        력하여 변경할 수 있습니다.

      GPC Calibration
        Flow rate correction 과 Universal calibration과 조합된 Narrow, Broad, Broad on Narrow standard calibration
        기법을 적용하였습니다. 수동식 calibration이나 자동 recalibration도 가능합니다. Multiple broad standard
        가 사용될 수 있습니다.

      GPC Calibration

      그래프s
        분자량분포 그래프

      Overlays
        사실상 무제한 크로마토그래프 동시 디스플레이.

      Export: 생략

      사용자 calculation
        사용자는 result and summary table에서 custom calculation을 정의할 수 있습니다. 통합편집기능을 사용
        하여 원래의 column에서 사용자만의 column을 창작할 수 도 있고 개별 수학함수도 이용이 가능합니다.

      GPC result table
        현재의 signal에 대한 peak detail과 함께 분자량 평균을 나타냅니다. Multiple peak는 한개의 크로마토그
        램에서 분석됩니다.
        GPC Summary Result Table: 선택된 모든 동시 표시된 크로마토그램의 결과를 디스플레이하고 인쇄합니다.

      Postrun
        측정이 완료된 후 자동으로 다른 프로그램을 표시하고, 인쇄합니다.

      Batch
        자동으로 크로마토그램을 batch 처리하고, 디스플레이하고, 보내거나 출력합니다.

      Reports
        보고서를 선택할 수 있으며 위지위그 (화면상으로 본 화상이 그대로 프린터로 출력되는 기능)
        기능을 갖추었습니다.

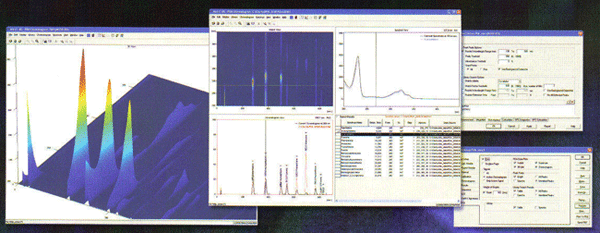

10. Clarity PDA 모듈





       PDA View
         PDA View는 취향이나 목적에 따라 개별화가 가능합니다; 동시에 네 개의 디스플레이가 표시될 수 있습
         니다(다음의 모든 조합이 가능합니다: Isoplot, 크로마토그램, Spectra, 3차원 디스플레이, Peak Purity,
         Peak Purity Spectra, Library Spectra 검색과 Spectral Library). 사용자는 각 peak에 대하여 최적 검출 파장
         을 결정하도록 간편하게 PDA 데이터로부터 크로마토그래프ic signal을 추출할 수 있습니다.


       PDA 기법
         Clarity PDA 기법은 Spectral Library 검색과 Peak Purity 분석에 대한 옵션을 포함합니다.


       분광 Library
         Clarity software는 peak spectra를 무수한 spectral library내의 spectra와 비교합니다. Spectra Library에 저
         장된 Spectra는 retention time과 분석 파라미터를 포함합니다(옵션사항). Spectra Library 검색은 integrated
         / calibrated component(peak)의 자동 확인을 실행합니다. Library 검색은 RT Window와 파장범위에 의해
         제한될 수 있습니다. Least Square, Weighted Least Square나 상관성기법이 library 검색 match에 사용됩
         니다. 배경 수정 option 또한 사용이 가능합니다.


       Peak Purity
         이 분석은 감추어진 불순물을 발견하는데 유용합니다. Peak Purity 시험은 황성화된 signal에서 모든 integ
         rated/ calibrated peak에 적용됩니다. Purity는 peak 내에서 다섯 또는 모든 spectra로부터 계산됩니다.
         유사곡선이 PDA window에 디스플레이됩니다. Peak Purity 분석은 purity threshold, 파장제한, 그리고 흡수
         threshold와 관련된 사용자의 선호도에 따라 최적화 될 수 있습니다.


       데이터 보내기/ 받기
         Spectra 데이터는 ASCII text 형식으로 Clarity Software로 보내거나 받을 수 있습니다.

       Report
         사용자는 데이터 3차원 디스플레이, Isoplot, Spectra, Peak Purity, 그리고 Library 검색 결과와 같은 PDA
         option을 Report Setup 대화창을 이용하여 포함시킬 수 있습니다.


       장비제어
         Agilent 1100 DAD 제어 모듈이 사용가능합니다. 추가적인 PDA 검출기용 제어 모듈은 요청에 따라 개발될
         수 있습니다.
